VCPROシリーズ(2ストローク・操法大会対応モデル)

VC72PROⅢ Limited
VC72PROⅢ Limited

VC72PROⅢ Limited

B-2級,2ストローク・操法大会対応モデル

日本消防検定協会受託評価品
総務省・消防庁防災基盤整備事業対象品
緊急防災・減災事業債対象品

操法大会に最適なモデル
ハイパワーで定評のあるVC72BSをベースに、大型アルミオイルレスツイン真空ポンプを搭載したことで吸水時間を短縮し、操法タイム向上に貢献します。
操法大会での数々の優勝がその性能を証明しています。

プロモーション

取扱説明動画

製品の特徴

大型アルミオイルレスツイン真空ポンプ

・大型アルミオイルレスツイン真空ポンプ

2基の大型真空ポンプにより、吸水時間を大幅短縮化
一刻を争う火災現場、1秒を争う操法大会で威力を発揮

ストリームバルブ

・ストリームバルブ

放水バルブを下方に向け、放水時の衝撃によるホースの暴れと抵抗によるロスタイムを大幅に低減
安定した放水と迅速な消火活動をサポート

ダンパー付きゲージ

・ダンパー付きゲージ

針振れを抑えるダンパーにより、圧力調整がしやすくロスタイムを低減

排水キャッチタンク

・排水キャッチタンク

真空ポンプからの排水を溜められるため、ポンプ周辺が濡れず、溜まった排水の処理も簡単

ロープ掛けリング

・ロープ掛けリング

吸管ロープを通しやすい様、大型リングを装備

センターマーク センター

・センターマーク センター

センターを示すマークを前後に設け、操法機材の配置確認がスムーズに

スクラム ダンパー

・スクラム ダンパー

強力な吸水性能を誇るPROⅢがゆえに 水が到達した時に受ける衝撃も大きい
その衝撃に耐えるべく 新たにスクラムを組んで衝撃を吸収

プリズム グラフィック

・プリズム グラフィック

PROⅢが操法大会で注目を集めるのは高性能だけが理由ではない
新採用のレッド&シルバーのカウルに配されたプリズム グラフィック
見る角度によって変化する色彩は見る者に強烈な印象を焼き付ける

気水分離装置

・気水分離装置

吸水時の空気溜まりを低減する気水分離装置により、放水までのロスタイムを抑制します。

冷却水還流装置

・冷却水還流装置

吸水時の空気溜まりを低減する気水分離装置により、放水までのロスタイムを抑制します。

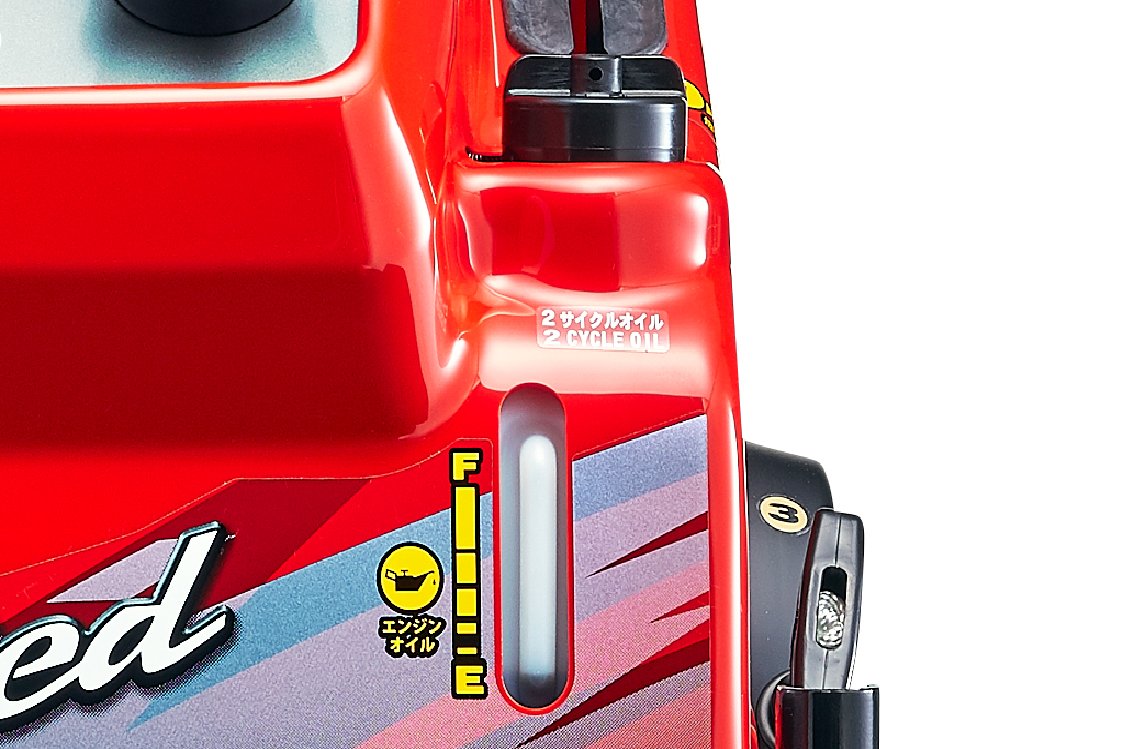

分離給油方式

・分離給油方式

エンジンの負荷に応じて最適混合比が得られる分離給油方式により、燃料混合の労力を省き、オイル消費も最小限に抑えます。 オイル減少時はモニターランプが点灯しブザーが鳴動します。

スペック

総合呼称 VC72PROⅢ Limited
級別 B-2 級(届出番号P1048001)
エンジン 形式 横形2気筒水冷2ストロークエンジン(冷却水還流式)
内径×行程 76 mm × 68 mm
総排気量 617 mL
検定出力 30 kW
燃料タンク容量・燃料消費量 約 18 L・約 12 L/h(規格放水時)
オイルタンク容量 約 1.6 L
始動方式 セルスタータ式/リコイルスタータ式
ポンプ 形式 片吸込1段タービンポンプ
口径 吸水側 消防用ネジ式結合金具(呼び75)
吐出側 消防用ネジ式結合金具(呼び65)
ノズル口径 規格 27 mm
高圧 20.5 mm
ポンプ回転速度 規格 4,350 r/min
高圧 4,750 r/min
水圧/圧力 規格 1.29 ㎥ /min, 0.70 MPa
高圧 0.88 ㎥ /min, 1.00 MPa
真空性能 約 9 m
寸法(全長×全幅×全高) 約 700 ㎜ × 約 680 ㎜ × 約 730 ㎜
乾燥質量 約 88 kg
バッテリ容量 12V 16Ah/5h
