遠隔操作機能付ポンプ(遠隔操作対応モデル)

VE90AS-Ti/VE80AS-Ti
VE90AS-Ti/VE80AS-Ti

VE90AS-Ti/VE80AS-Ti

B-1級/B-2級,遠隔操作盤端子付,遠隔操作対応モデル

日本消防検定協会受託評価品
総務省・消防庁防災基盤整備事業対象品
緊急防災・減災事業債対象品
日本初B-1級モデル(VE90AS-Ti)
ポンプ車に迫るハイパフォーマンス
最大排気量804mlで吸水力と放水力が格段に向上し、2つの吐出口よりホース4線放水や大量送水が出来ます。

海水の500m遠距離送水

海水の1,000m遠距離送水

製品の特徴

ツインアウトレット

・ツインアウトレット

吐出口を2つ設けることで、ホース2線同時大量送水が可能です。 分岐管を使用することで、4線放水も可能となります。

4線放水イメージ

・4線放水イメージ

可搬消防ポンプ最大級の放水量で、消火戦略の幅が広がります。

遠隔操作対応

・遠隔操作対応

電子制御によるポンプの遠隔操作に対応し、別売りのリモートパネルを接続することで積載車等に搭載した場合の利便性向上。

電子制御燃料噴射装置

・電子制御燃料噴射装置

燃料噴射を電子制御することで、運転状況に応じ適切で的確な燃焼により排気ガスのクリーン化と低燃費化を実現。

24ℓの大型燃料タンク

・24ℓの大型燃料タンク

燃料の噴射量をコントロールする電子制御燃料噴射装置と相まって長時間の運転を達成しました。

オイルレス真空ポンプ

・オイルレス真空ポンプ

オイルを使用しない真空ポンプで、給油のわずらわしさやオイル切れによるトラブル、またオイル排出による環境汚染などもクリーンに解消します。

自動吸水システム

・自動吸水システム

エンジン始動後の真空ポンプ操作を自動化し操作を容易化 吸水出来ない場合はエンジンが停止し、モニターへ吸水不能を表示

分離給油方式

・分離給油方式

エンジンの負荷に応じて最適混合比が得られる分離給油方式により、燃料混合の労力を省き、オイル消費も最小限に抑えます。 オイル減少時はモニターランプが点灯しブザーが鳴動します。

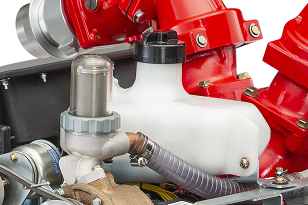

気水分離装置

・気水分離装置

吸水時の空気溜まりを低減する気水分離装置により、放水までのロスタイムを抑制します。

冷却水還流装置

・冷却水還流装置

エンジンの冷却水をポンプに還流し無排水化。サーモバルブにより締切り運転可能。

スペック

総合呼称 VE90AS-TiVE80AS-Ti
級別 B-1 級(届出番号P1031001)B-2 級(届出番号P104C001)
エンジン 形式 横形2気筒水冷2ストロークガソリン
(冷却水還流式)
横形2気筒水冷2ストロークガソリン
(冷却水還流式)
内径×行程 81 mm × 78 mm81 mm × 78 mm
総排気量 804 mL804 mL
検定出力 44.2 kW44.2 kW
燃料タンク容量・燃料消費量 約 24 L・約 21 L/h(規格放水時)約 24 L・約 19 L/h(規格放水時)
オイルタンク容量 約 1.6 L約 1.6 L
始動方式 セルスタータ式/リコイルスタータ式セルスタータ式/リコイルスタータ式
ポンプ 形式 片吸込1段タービンポンプ片吸込1段タービンポンプ
口径 吸水側 消防用ネジ式結合金具(呼び75)消防用ネジ式結合金具(呼び75)
吐出側 消防用ネジ式結合金具(呼び65)×2口消防用ネジ式結合金具(呼び65)×2口
ノズル口径 規格 28 mm29.5 mm
高圧 19 mm24.5 mm
ポンプ回転速度 規格 4,850 r/min4,650 r/min
高圧 5,250 r/min4,850 r/min
水圧/圧力 規格 1.50 ㎥ /min, 0.85 Mpa1.54 ㎥ /min, 0.70 MPa
高圧 0.90 ㎥ /min, 1.42 MPa1.25 ㎥ /min, 1.00 MPa
真空性能 約 9 m約 9 m
寸法(全長×全幅×全高) 約 763 ㎜ × 約 748 ㎜ × 約 852 ㎜約 763 ㎜ × 約 748 ㎜ × 約 852 ㎜
乾燥質量 約 108 kg約 108 kg
バッテリ容量 12V 16Ah/5h, 12V 18Ah/10h12V 16Ah/5h, 12V 18Ah/10h
